Display Controller DC1100
De Berghof DC1100 serie is een uitbreiding van de al langer bestaande Display Controller serie DC1000. Evenals de DC1000 betreft hier een HMI mét geïntegreerde PLC functionaliteit.

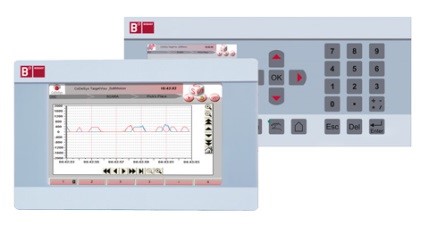

Er zijn 2 varianten mogelijk, een 3,5” display met daarnaast een membraam numeriek toetsenbord en een 7” Wide Touch panel, volgens het ‘CLEAN Touch’ principe. Beide display controllers zijn daarmee volledig glad en eenvoudig te reinigen. Er is een extra Ethernet interface toegevoegd.
Ieder panel wordt gevoed met 24Vdc en bevat het Linux besturingssysteem. Linux biedt de DC1100 display controller vele bekende functies zoals bijvoorbeeld internet toegang en de juiste organisatie van bestanden. Hiermee is service op afstand en toegang tot het paneel via een geïntegreerde Web server of FTP server met email functionaliteit mogelijk.
- de 3,5” DC1103 heeft een interne 266Mhz processor
- de 7” DC1105 is voorzien van een 400MHz processor.
Voor een efficiënte manier van software ontwikkeling wordt de krachtige programmeer omgeving CODESYS van 3S-Smart Software Solutions GmbH gebruikt.
In het CODESYS software pakket kunnen volgens IEC61131-3 de PLC-programma’s, visualisaties, communicatie, I/O en motion toepassingen geprogrammeerd worden.
Een enkelvoudig project bevat alles in 1. Van de simpele creatie van het programma tot de volledige service-op-afstand implementatie, alles gerealiseerd vanuit CODESYS.
Technische specificaties:
| DC1103 | DC1105 | |
| Display | QVGA | VGA |
| Diagonaal | 3,5" | 7" WIDE |
| Resolutie | 320 x 240 pixels | 800 x 480 pixels |
| Kleuren | TFT 256 | TFT 65536 |
| CPU | 266 MHz | 400 MHz |
| Flash geheugen (programma) | 16 MB / 8 MB voor applicatie | 32 MB / 24 MB voor applicatie |
| RAM geheugen (data) | 64 MB / 32 MB voor applicatie | 128 MB / 96 MB voor applicatie |
| Werkgeheugen | 16 KB | |
| Software tool | Codesys v2.3 | |
| Bediening | Resistief touch | Resistief touch en numeriek toetsenbord |
| Afmetingen b x h | 232 x 105 mm Front panel 3 m |
215 x 156 mm Front panel 3 mm |
| Gewicht | 700 g | |
| Voeding | 24 Vdc 1,0 A (max. 2,0 A) | |
| Ethernet | 2 x 10/100 baseT on RJ45 connector | |
| USB | 1 x Host USB rev. 1.1 (achterzijde) | |
| CAN-bus | 1 x standaard CAN ISO 11898 potentieel geïsoleerd | |
| Serieel | 1 x RS232 1 x RS485 | |
| E-bus | I/O uitbreiding bus, max. 7 gebruikers (alternatief voor 2e ethernet verbinding) | |
| Real time clock | Ja, met batterij ondersteuning | |
| SD kaart | Optioneel | |
