SMRS RVS servomotoren

Borstelloze permanent magneet RVS316L servomotoren in IP69K

Een hoogwaardig kwaliteitsproduct kun je de ABI PM RVS servomotoren zeker noemen. Passend voor de meest extreme omstandigheden in bijvoorbeeld de voedsel verwerkende industrie.
Door de strakke vormgeving is vuilophoping uitgesloten en daarmee voldoet de RVS316L (1.4404) permanent magneet SMRS-serie volledig aan de uitermate strenge EHEDG normering.
Het speciaal ontworpen keerring systeem rondom de RVS uitgaande as zorgt voor een IP69K afdichting, waardoor een lange levensduur is gegarandeerd. Alleen FDA goedgekeurde materialen en smeermiddelen worden gebruikt.

Contact opnemen Brochure downloaden

Kenmerken:

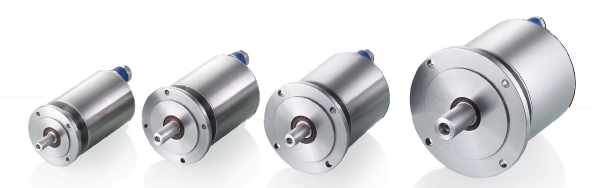

4 bouwgroottes 70, 85, 100 en 140
Koppel tot 17Nm
Maximaal koppel tot 111Nm
Toerental 3000 rpm
Gelaserde typeplaat
Behuizing van RVS316L (1.4404)
Temperatuur sensor KTY84-130
Bouwvorm B5
Conform EHEDG
IP69k
cUL-Listed

Voor de terugkoppeling zijn diverse feedback systemen beschikbaar. Standaard kan gekozen worden uit een resolver, single-/ of multiturn Hiperface® 128 puls SinCos encoders.

De RVS servomotoren serie SMRS kan ook voorzien worden van een hybride kabel, beter bekend als de One-Cable-Technology. Middels 1 kabel worden de motorfases én de feedback signalen aan de servo besturing aangesloten. Hiermee bespaart u op installatiekosten en is er minder kans op vuilophoping in de machine.

Door een geoptimaliseerd ontwerp van de stator/wikkeling met lage wikkelkoppen en beperkte luchtspleet wordt een zeer hoge koppel/stroom Kt-factor [Nm/A] behaald. Daarbij wordt de wikkeling van de motor volledig ingegoten, zodat een goede warmtegeleiding van de stator naar behuizing wordt bereikt. Dit resulteert in een hogere koppelbelastbaarheid van de servomotor. Een bijkomend voordeel is de mechanische bescherming van de wikkeling tegen resonantie.

Houdrem

De SMRS servomotoren kunnen optioneel worden voorzien van een geïntegreerde 24Vdc houdrem, met een stilstand koppel van 9 – 20Nm. Door de IP69K classificatie van de servomotor, is ook de houdrem volledig beschermd tegen de extreme omgevingscondities.

Toepassingsgebied

De RVS servomotoren reeks SMRS is toepasbaar voor hoog dynamische toepassingen, in de meest extreme omstandigheden van de voedingsmiddelen industrie. Positioneren, synchroniseren en een perfecte rondloop met nauwkeurige (digitale) koppelinstelling is allemaal mogelijk.
De motoren zijn te combineren met RVS planeetvertragingen en bijvoorbeeld ook toepasbaar in de robotica. Voorbeelden hiervan zijn de vlees-, vis- en groenteverwerking, farmaceutische industrie e.d.

RVS IP69K planeetvertragingen

Recent heeft Neugart GmbH een complete range hygienic designed planeet vertragingen geïntroduceerd, die naadloos passen op de ABI RVS servomotoren SMRS. Ook deze HLAE serie voldoen aan de hoge eisen van de farmaceutische-/ en voedingsmiddelen industrie.

Eigenschappen

Volledig RVS316L, 1.4404
Elektrolytisch gepolijst oppervlakte Ra < 0,8µm, hygienic design
FDA en NSF goedgekeurde materialen en smeermiddelen
Laag temperatuur bereik -50°C tot +140°C (optioneel -15°C tot +325°C)
30.000h levensduur, > 97% rendement
3 maten ø70/90/110 mm
Overbrengverhoudingen 1 en 2 trappen, 3 – 100 : 1
Koppels tot nominaal 171Nm, maximaal 274Nm

ABI is dé specialist in RVS aandrijvingen. Voor de meeste aandrijf technische uitdagingen kan een oplossing worden geboden met RVS motoren in IP66 … IP69K. Mogelijkheden zijn er met AC-draaistroom, EC-borstelloos of volwaardige AC-permanent servo technologie. Aansluitend kunnen al deze aandrijvingen worden samengebouwd met nauwkeurige planeetvertragingen, wormwiel-/ of tandwielreductoren en kegelwielreductoren.
