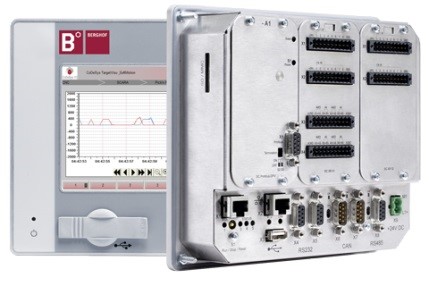

Display Controller DC1000

De Berghof DC1000 serie is een Touch panel HMI met geïntegreerde PLC functionaliteit.

Ieder panel wordt gevoed met 24Vdc en bevat het Linux besturingssysteem. Linux biedt de DC1000 display controller vele bekende functies zoals bijvoorbeeld internet toegang en de juiste organisatie van bestanden. Hiermee is service op afstand en toegang tot het paneel via een geïntegreerde Web server of FTP server met email functionaliteit mogelijk.

Een interne 266 of 400Mhz processor biedt voldoende capaciteit voor de uitvoering van uw programma en het interne RAM geheugen van 64 of 128MB en 16 of 32 FLASH geheugen zorgt voor ruime opslag capaciteit. Voor het bijhouden van uw procesdata of parameters kan een USB stick of SD kaart gebruikt worden, maar deze data kan natuurlijk ook via Ethernet bereikt worden. Verder werkt de DC1000 serie zonder geforceerde koeling, waardoor vervelende geluidproductie uit blijft.

Er is een ‘Basic Interface’ uitvoering waarop veel bekende communicatie poorten aanwezig zijn en er is een uitbreidbare ‘Prime Interface’ uitvoering die (achteraf) uitgebreid kan worden met diverse communicatie en I/O interface modules.

  Prime
interface
Basic
interface
USB 1 1
USB in het scherm 0 / 1 / 2 -
Ethernet 10/100 Mbit/s 1 1
E-Bus 1 1
RS232 2 1
CAN bus 1 1
CAN bus (potentiaal gescheiden) 1 -
RS485 - 1
RS485 (potentiaal gescheiden) 1 -
Profibus (optie module) 1 -

Kies het juiste scherm voor de juiste toepassing.
De ‘CLEAN Touch’ is een strak scherm zonder hoeken, gaten of randjes waar stof of vul kunnen ophopen en is zeer eenvoudig met een vochtige doek te reinigen.
Bij de ‘CONNECT Touch’ zit in het scherm een USB aansluitingen met een IP65 afdekkapje. De ideale oplossing voor toepassingen waarbij op een USB Data stick machine parameters of opgeslagen procesdata opgeslagen moeten worden.
Voor sommige toepassingen worden naast het Touch screen scherm ook membraam drukknoppen vereist en daarvoor kan het ‘CONNECT Key’ panel worden gekozen. Ook deze uitvoering is voorzien van een USB aansluiting in het scherm.

type afmetingen CLEAN
touch
CONNECT
touch
CONNECT
key

DC1005
5,7"
194 x 172 x 52 mm QVGA 320x240 mono 4 tinten grijs
QVGA 320x240 256 kleuren
VGA 640x480 65536 kleuren
QVGA 320x240 mono 4 tinten grijs
QVGA 320x240 256 kleuren
VGA 640x480 65535 kleuren
QVGA 320x240 mono
QVGA 320x240 256 kleuren
VGA 640x480 65535 kleuren
DC1005
5,7"
360 x 260 x 77 mm VGA 640x480 65535 kleuren VGA 640x480 65535 kleuren VGA 640x480 65535 kleuren
DC1005
5,7"
440 x 300 x 77 mm - SVGA 800x600 65535 kleuren SVGA 800x600 65535 kleuren

Uitbreidingsmodules
Er zijn ook 4 uitbreidingsmodules beschikbaar voor de DC1000 PRIME serie. Deze modules kunnen eenvoudig achterop het display worden gemonteerd.

DC Profibus A Interface module
 Slave Nodes  max. 125
 Proces data  1 Kbyte
 Baudrate  9,6 t/m 12000 kbits
 Master service  cyclical
XR 01 DAIO Multifunctionele digitale-/analoge module
Digitale ingangen 8 met teller en encoder functies
Digitale in-/ en uitgangen 8
Analoge in-/ en uitgangen 8
±10V / ±20mA
PT100/1000
16 bits resolutie
XR 02 DAIO
Interface module
Digitale ingangen 8 met teller en encoder functies
Digitale in-/ en uitgangen 8
IO XS12/8/4/2-SC
Digitale-/ analoge module met CAN bus
Digitale ingangen 12
Teller en encoder functies 4
Digitale uitgangen 8
Digitale in-/uitgang 4
Analoge ingangen 2
CAN bus 1 (spec. driver)

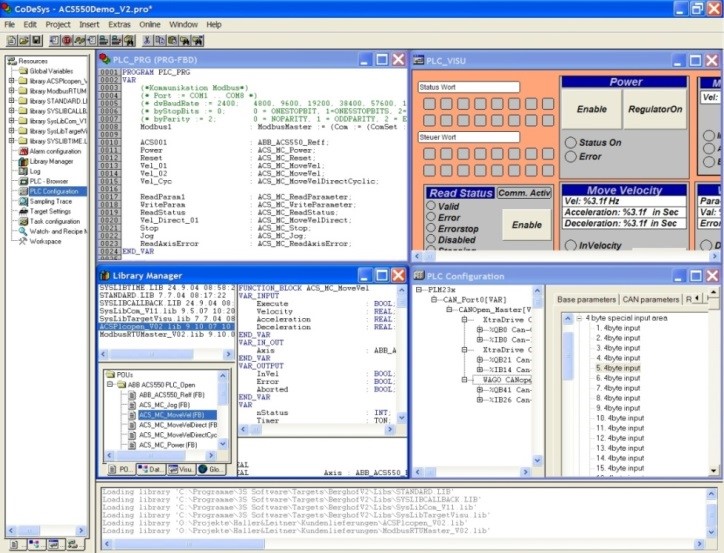

Bereik uw doel sneller met CODESYS V3!

Voor een efficiënte manier van software ontwikkeling wordt de krachtige programmeer omgeving CODESYS van 3S-Smart Software Solutions GmbH gebruikt.

In het CODESYS software pakket kunnen volgens IEC61131-3 de PLC-programma’s, visualisaties, communicatie, I/O en motion toepassingen geprogrammeerd worden. Een enkelvoudig project bevat alles in 1. Van de simpele creatie van het programma tot de volledige service-op-afstand implementatie, alles gerealiseerd vanuit CODESYS.

U kunt daarnaast kiezen uit 6 programmeertalen volgens de IEC61131-3 standaard; Structured Text (ST), Sequential Function Chart (SFC), Function Block Diagram (FDB), Ladder Diagram (LD) en Instruction List (IL).

Via online mode zijn er diverse monitoring functies mogelijk om uw programma grondig te Debuggen. Denk daarbij aan breakpoints, single step, single cycle enzovoort. In simulatie mode kan het programma ook zonder hardware worden getest.

Een andere krachtige tool van CODESYS is de visualisatie, volledig geïntegreerd en met directe toegang tot alles PLC’s globale en lokale variabelen. Hier is geen 2e software tool voor nodig, in CODESYS click je eenvoudig naar de visualisatie tabblad van uw project en stelt daar middels bitmaps, grafieken, alarm tabellen of diverse aanwijzers alle pagina’s samen. De visualisatie kan daarbij direct worden ingericht voor gebruikt op verschillende hardware platvormen. De visualisatie ontworpen voor de DC1000 kan ook worden weergegeven in een WEB visualisatie (HTML 5) op bijvoorbeeld Ethernet terminals of op smartphones.
